1 范围
本标准规定了路灯节电控制器的产品分类、要求、试验方法、试验规则和标志、包装、运输、贮存。
本标准适用于额定电压220V和380V 、额定频率50Hz、额定电流10A～800A多种转换型式的路灯节电控制器。
本标准适用于生产企业生产的路灯节电控制器。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB 19517—2004 国家电气设备安全技术规范
GB/T 15320—2001 节能产品评价导则
GB/T 191—2000 包装储运图示标志
GB 6388—86 运输包装收发货标志
GB 4208—1993 外壳防护等级(IP代码)
GB/T 2900.1—92 电工术语 基本术语
GB/T 2900.18—1992 电工术语 低压电器
GB 12325—90 电能质量 供电电压允许偏差
CJJ 45—2006 城市道路照明设计标准
CJJ 89—2001 城市道路照明工程施工及验收规程
GB 9468—88 道路照明灯具光度测试
GB 3096—93 城市区域环境噪声标准
GB/T 14623—93 城市区域环境噪声测量方法
GB/T 1.1—2000 标准化工作导则 第1部分：标准的结构和编写规则
GB/T 1.2—2002 标准化工作导则 第2部分：标准中规范性技术要素内容的确定方法
GB/T 4588.1 无金属化孔单双面印制版分规范
GB/T 4588.2 有金属化孔单双面印制版分规范
GB/T 18858.1—2002 低压开关设备和控制设备 控制器—设备接口(CDI) 第1部分:总则
GB/T 18858.2—2002 低压开关设备和控制设备 控制器—设备接口（CDI）第2部分：执行器传感器接口（AS-i)
GB/T 18858.3—2002 低压开关设备和控制设备 控制器—设备接口（CDI）第3部分：DeviceNet
GB 19212.1—2003 电力变压器、电源装置和类似产品的安全 第1部分：通用要求和试验
GB 19212.13—2005 电力变压器、电源装置和类似产品的安全 第13部分
GB 1094.1—1996 电力变压器 第一部分 总则
GB 1094.2—1996 电力变压器 第二部分 温升
GB 1094.3—2003 电力变压器 第3部分：绝缘水平、绝缘试验和外绝缘空气间隙
GB 1094.5—2003 电力变压器 第5部分：承受短路的能力
GB/T 1094.10—2003 电力变压器 第10部分：声级测定
GB/T 10593.1—2005 电工电子产品环境参数测量方法 第1部分：振动
GB/T 2423.1—2001 电工电子产品环境试验 第2部分：试验方法 试验A：低温
GB/T 2423.2—2001 电工电子产品环境试验 第2部分：试验方法 试验B：高温
GB/T 2423.3—93 电工电子产品基本环境试验规程 试验Ca:恒定湿热试验方法
GB 7251.1—2005 低压成套开关设备和控制设备 第1部分：型式试验和部分型式试验成套设备
GB/T 7251.8—2005 低压成套开关设备和控制设备 智能型成套设备通用技术条件
GB/T 3797—2005 电气控制设备
GB/T 10233—2005 低压成套开关设备和电控设备基本试验方法
3 术语和定义
本标准采用下列定义。
3.1
路灯节电控制器 the control device of saves the electrical energy for the street light
接在路灯电源侧,通过合理调整路灯的工作电压、电流、功率因数等用电参数，达到节省电能的装置。简称路灯节电器。
3.2
节电率 Saving the electrical energy efficiency
节电器节约的用电量与负载在未使用节电器时同工况消耗的用电量之比的百分数。
4 产品分类
4.1 产品类型：按额定电压分为单相（AC220V）和三相(AC380V)两大类；按实际的使用电流又分为10A、20A、30A、40A、50A、80A、100A、150A、200A、250A、300A、350A、400A、500A、600A、800A。

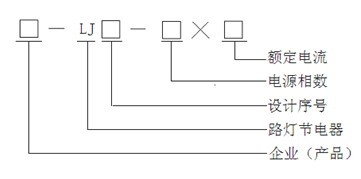

4.2 产品型号含义:
示例 ：型号为：SN—LJV—1X200,表示SN牌路灯节电器（第五次设计更新），单相设备，额定电流为200A。
4.3 产品基本参数见表1。
5 要求
5.1 使用条件
5.1.1 环境温度: -35℃～+45℃
5.1.2 相对湿度: 不大于95%，最高温度为25℃时，相对湿度短时可高达100%
5.1.3 工作电压范围: AC180～250V/312～433V
5.1.4 电源频率: 50Hz±1Hz
5.1.5 污染等级：3
污染等级3：是指设备所处的环境条件，存在导电性污染，或者由于凝露使干燥的非导电性污染变成导电性的污染。
5.1.6 海拔：安装场地的海拔不得超过1000米
注： 对于在海拔高于1000米处使用的设备，有必要考虑介电强度的降低和空气冷却效果的减弱。打算在这些条件 下使用的设备，建议按照制造商与用户之间的协议进行设计和使用。
5.2 特殊使用条件
如存在下述任何一种特殊条件，必须遵守适用的特殊要求或制造商与用户之间应签订专门的协议。如果存在这类特殊使用条件的话，用户应向制造商提出。
特殊使用条件如下：
5.2.1 温度值、相对湿度或海拔高度与5.1的规定不同。
5.2.2 温度或气压的急剧变化，在设备内可能产生异常凝露。
5.2.3 空气被尘埃、烟雾、腐蚀性颗粒、放射性颗粒、蒸汽或盐雾严重污染。
5.2.4 暴露在强电场或强磁场中。
5.2.5 受霉菌或微生物侵蚀。
5.2.6 安装在火灾或爆炸危险的场地。
5.2.7 遭受强烈振动或冲击。
5.2.8 合适的措施，用来防止EMC电磁兼容性以外的传导和辐射干扰。
5.2.9 其他的特殊使用条件。
5.3 一般要求
5.3.1 外观及标志
5.3.1.1 设备应该有名称及铭牌。
5.3.1.2 设备显眼位置应该有红色闪电标志及“有电危险”字样。
5.3.1.3 设备内部与电网连接的中性线及接地端子应有明显标志。
5.3.1.4 在安装或正在使用期间，打算调节的控制器应有调节方向的标示。
5.3.1.5 在安装或正在使用期间，打算调节的控制器的不同档位及指示灯应有状态标志及数字、字母或其他视觉方式标明。
5.3.1.6 使用说明书应随设备一起提供，以保证设备能安全使用。
5.3.1.7 如果为安装或用户维护保养，必须提出专门的预警告，则应提供预警告的详细内容。
5.3.1.8 接线端子处应有明显标志，且有警告语。
5.3.1.9 产品外观应整洁,表面不应有明显的划伤、裂痕、变形、凹痕、毛刺等缺陷。
5.3.2 设备中的元、器件
设备中所装的元、器件必须符合各个元器件自身的相应标准。
所有元、器件的选用应符合相应产品技术条件的要求，不仅要考虑到正常工作条件下的使用，而且还要考虑到设备在最不利条件下的使用。
5.3.3 印制板
设备中所装的印制板，应符合GB/T 4588.1和GB/T 4588.2的规定。
5.3.4 设备机柜
5.3.4.1 节电器外壳防护等级应符合GB 4208—1993中的IP23～IP25规定。防止直径不小于12.5mm的球型物体进入壳内。一般城市防雨等级IP23， 沿海城市防雨等级相应提升，雨水不能影响内部电器元件。
5.3.4.2 节电器所用的机柜结构应牢固，应能承受运输和正常使用条件下可能遇到的机械、电气、热应力以及潮湿等影响。
5.3.4.3 节电器所用的机柜要求进行防腐处理，考虑设备本身使用寿命与维护成本合理设计防腐技术。
5.3.4.4 节电器所用的机柜要求设置需使用专用工具开启的闭锁防盗装置。
5.3.4.5 节电器的地基固定安装孔的安装尺寸应符合产品制造图样的要求。
5.3.4.6 机柜的门应能在不小于90°的角度内灵活启闭。
5.3.4.7 大型的设备，应在顶部加装吊环或吊钩等，以便吊运。
5.3.5 控制单元
设备中所用的控制单元，应符合GB/T 3797—2005 （附录A）中规定的控制单元试验要求。
5.3.6 操作机构
设备内应有正常的操作机构。必要时，设备内应装设“应急旁路”开关或按钮。开关或按钮应装设在操作者易于发现和操作的位置，开关的操作手柄或按钮必须是红色的，按钮用紧急式。
5.3.7 面板显示功能
正常工作时,显示“电源”灯、“节电”灯亮，“市电”灯不亮。旁路试验时，“节电”灭，“电源”灯亮、“市电”灯亮。
5.4 电气性能
5.4.1 旁路功能
设备要具有旁路功能，在设备内部温度过高、元器件损坏、设定数值达到限值时动作于旁路，此功能可以用智能系统控制，也可以手动直接操作完成。
5.4.2 电压输出整定功能
5.4.2.1 设备输出电压要求能够自动随输入电压的波动平滑的调节为一个恒定的电压值。
5.4.2.2 输出电压要求在不同的时间段自动调整为不同的恒定电压值。
5.4.3 保护功能
5.4.3.1 过载保护，设备在输入电流达到额定值且延时设定时间应能自动旁路和报警，输入电流达到过载设定值且延时设定时间应自动断开输出。
5.4.3.2 欠压保护，设备在输入电压低于设定值后延时到设定时间,应能自动旁路。
5.4.3.3 过电压保护，设备在输入交流电压超过设定值且延时设定时间，设备应能自动断开。
5.4.3.4 防触电保护，应采取保护措施防止意外地触及电压超过50V的带电部件。对于装在设备内的元器件可采取下列措施：
a) 用绝缘材料将带电部件完全包住或遮挡，以便保证即使门打开也不致意外地触及带电部件。
b) 移动、打开、拆卸设备应使用专用钥匙或工具。
c) 在可能产生电击的电容器上应有警示标志。
d) 旋钮和操作手柄等部件最好采用符合设备的最大绝缘电压的绝缘材料来制作或作为护套，或安全可靠地同已连接到保护电路上的部件进行电气连接。
5.4.4 开关灯控制功能
5.4.4.1 设备要求具有开关灯的控制功能，根据设备所处的地理位置和季节变化合理确定开关灯时间，并应根据天空亮度变化进行必要的修正。宜采用光控和时控相结合的控制方式。
5.4.4.2 设备具有遥控系统时，远动终端宜具有在通信中断的情况下自动开关灯的控制功能和手动控制功能。
5.4.4.3 开关灯时的天然光照度水平参照CJJ 45—2006。
5.4.4.4 设备的时控功能具有节假日开关灯时间设置。
5.4.5 补偿功能
设备应具有无功功率自动补偿功能，根据线路的实际参数，设备自动调整功率因数，应达到0.85以上。
5.4.6 过电压能力
在输入交流电压250V(额定电压为220V的产品)或433V(额定电压为380V的产品)时,控制回路10次通断电后,产品能正常工作。
5.4.7 监测数据显示
设备内要有电压、电流、功率、功率因数、有功电度显示，且电压、电流、功率基本误差±0.5%，有功电度数基本误差为±1.0%。
5.4.8 通讯功能
5.4.8.1 设备要求留有通讯的物理接口，宜采用RS485和RS232等数据口，通过接口可以进行数据交换，以便功能扩展。
设备要求留有开关量接口，通过接口可以设置输出分路的灯具控制、报警输出、旁路等功能。
5.4.8.2 设备的通讯系统可以采用总线方式或其他数字通讯方式。采用现场总线（Profibus-DP,DeviceNet,Modbus）时，对其特殊要求见GB/T 7251.8—2005附录。
5.4.8.3 所采取的通讯方式应具备经济性、可靠性和范围覆盖能力，能快速传送准确的数据，宜采用GPRS和CDMA等通讯方式。
5.4.9 节电器遥控功能
节电器遥控系统应符合下列规定：
5.4.9.1 采集模块所采用的元器件应保证其可靠性和精确度，采集到的电参数宜满足系统对电流、电压、功率、电量、亮灯率的需要。还宜采集设备内温度、门状等环境参数。
5.4.9.2 数据应进行处理，通过分析判断，将运行、故障显示或报警。
5.4.9.3 应用模块应功能齐全、实用，并宜具备权限认证，远程控制，设备故障报警，设备和地理信息查询、维护，数据统计、归档、打印等功能。
5.4.9.4 系统误报率应小于1%。
5.5 设备损耗
5.5.1 空载损耗和空载电流
设备空载损耗应≤0.7%，空载电流应≤0.3%。
5.5.2 负载损耗
设备负载损耗应≤2%。
5.6 节电率
节电器额定负载节电率应不小于表2规定值。
5.7 绝缘电阻与介电性能
5.7.1 绝缘电阻
产品的绝缘电阻能符合GB/T 3797—2005第4.8.1项目要求内容的有关规定。
5.7.2 工频耐受电压
产品应耐受电压见GB/T 3797—2005 中第4.8.3内容的要求。
5.7.3 冲击耐受电压
产品冲击耐受电压见GB/T 3797—2005中第4.8.2内容要求。
5.8 电气间隙和爬电距离
按照GB/T 3797—2005第4.7的有关规定。
5.9 温升
设备内部各部件的温升用电热偶法或其他校验过的等效方法测量，不应超过GB/T 3797—2005中表4的规定。
5.10 EMC试验
5.10.1 试验要求
装有电子元器件的设备受电磁干扰的影响是比较明显的，有必要用试验来加以验证。验证设备性能是否满足要求的判别方法应在有关产品技术文件中予以说明。
注： 对设备选用的组合器件和元件符合相关的产品标准或EMC标准，并且内部安装及接线是按照元器件制造厂的说明书进行的（考虑互相影响、电缆屏蔽和接地等）设备可不作此项试验。
5.10.2 低�
|
